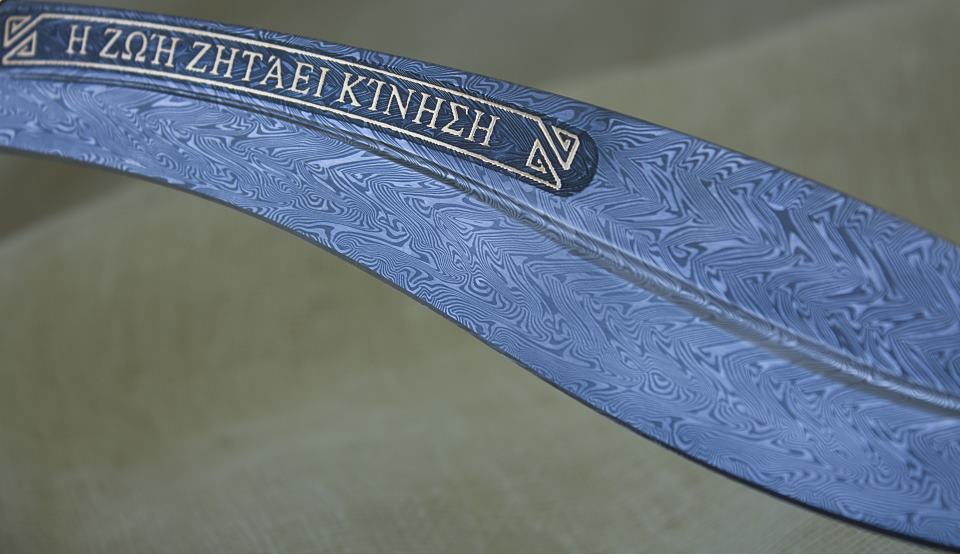

Spoločnosť "A & R Company" priniesla na trh niečo nového- uhlík odolný voči poveternostným vplyvom, kompozitné damaškové oceľ. Technológiu firma zaviedla so špecialistami z rôznych ruských univerzít, Ústav fyziky kovov a metalurgie, Ruská akadémia vied na Urale, Centrálne laboratórium facility Magnitogorsk Iron & Steel Works a ďalšími príslušnými inštitúciami.
Firma veľmi zainvestovala do moderných strojov- kúrenie, kovanie, opracovanie.
Nová skladba ocele bola prezentovaná na svetových nožiarskych veľtrhoch IWA (Norimberg, Nemecko),
Macher Messe Solingen (Solingen, Nemecko), SICAC (Paríž, Francúzsko) a ďalšie.
Táto damašková oceľ ihneď získala uznanie medzi svetovou nožiarske elitou a hlavne zákazníkov pre jej vysoký prevádzkový a dekoratívne vlastnosti.
Firma "A & R Company" dala tejto unikátnej ocele meno Zladinox, oceľ značí podľa prvých písmen z názvu.
ZD- uhlíkové zloženie, nízky až stredný stupeň legovanie
Mu- vysoko legovaná uhlíková oceľ odolná voči poveternostným vplyvom
Prvé dve číslice označujú zodpovedajúce priemerný obsah uhlíka, druhé dve číslice - priemerný obsah legujúcich prvkov (chrómu, molybdénu, vanádu, atď).
Napríklad: ZDI-1016 - vysoko účinná oceľ proti poveternostným vplyvom kompozícia, ktorá má priemerný obsah uhlíka-1,0% a priemerný obsah legujúcich prvkov-16,0%.
Všetky kompozície sú vyrobené z rôzneho množstva vrstiev (150, 300, 600 a viac) a povrchových vzoroch (крученка, дикий, турецкий).
Technologické zvláštnosti výroby kompozitných ocelí Zladinox
Základom technológie "A & R Company" je difúzna zváranie ocelí a zliatin rôzneho zloženia.
Veľmi veľké nároky sú kladené na kvalitu povrchu.
Predbežná povrchová úprava je prevedená na vysoko presných moderných plochých brúsiacich strojoch, frézach.
Niektoré materiály sú vystavené pieskovanie.
Pred kompresiou sa obrobky odmastí v ultrazvukovej vani, príprava povrchu sa vykonáva metódami elektrochemické aktivácie.
Vysoká kvalita difúznych zváracích procesov vysoko legovanej ocele zabezpečuje vytvorenie aktívnej riadené atmosféry.
U jedného výrobného cyklu v závislosti od štruktúry zloženia je vyrobený blok s 30-300 vrstvami.
Ak je to potrebné, prijatý blok sa kovom, je dokončený a je vystavený ďalšiemu difúzneho zvárania.

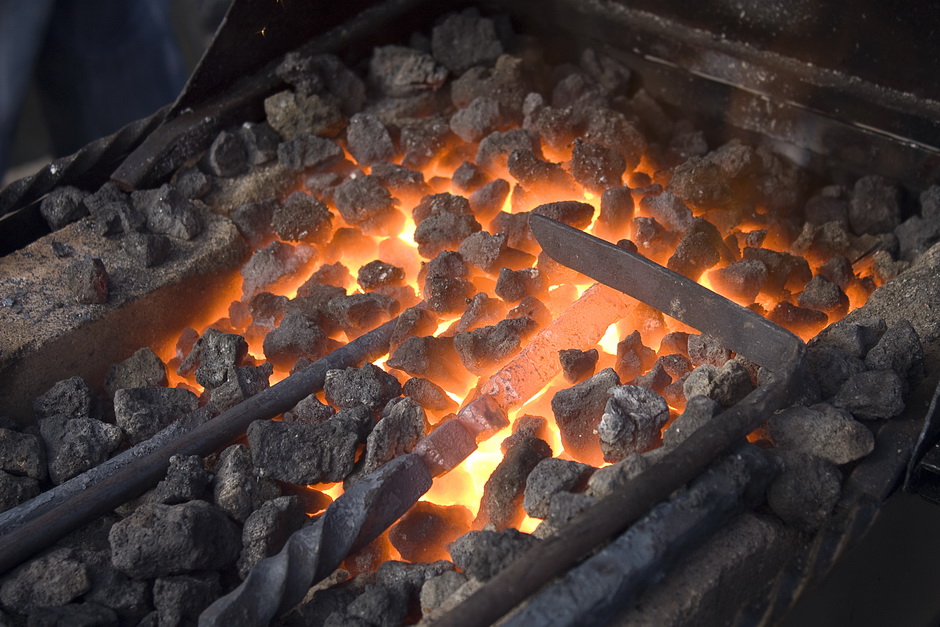

Po difúzneho zvárania je blok kovaný na pneumatických kladivách vo štvorca alebo pásy.
Štvorcové obrobky sú skrútené a sú kované opäť v danej veľkosti pásu.
Takýmto spôsobom sa vyrába na damašok so vzorom "крученка".
Ak sú stočené v rôznych smeroch obrobky kované na štvorce a znovu sú vystavené difúznemu zváranie, je prevedený damašok so vzorom "турецкий". Pre vzory (Дикий, Ступени, Большая Роза, atď.) Je blok kovaný v páse a obrobky sú vystavené povrchové nerovnomerné deformácii.
.jpg)
Chemické zlúčeniny. Vzor. režimy spracovanie
Pre vyznačenie Zladinox kompozícií "A & R Company" používa vyvinuté symboly, ktoré sa skladajú z prvých písmen a číslic, ktoré značí priemerný obsah uhlíka a legujúcich prvkov.
Napríklad: zloženie ocelí 60X14 a 140X18 má označenia ZDI-1016 (Zlatoust + DAMAST + Inoxidable) s priemerným obsahom uhlíka 1,0% a priemerným obsahom legujúcich prvků- (chróm, molybdén, vanád atď.) 16,0%.
Tabuľka 1 ukazuje chemické zloženie najrozšírenejších ocelí, ktoré tvoria neoddeliteľnú súčasť kompozície Zladinox.
1. Chemická zlúčenina poveternostným vplyvom zloženie Zladinox
Compositions name | Steels included in composition | С | Cr | V | mo | Ni |
ZDI-1014 | Х12МФ | 1,45-1,65 | 11,0-12,5 | 0,15-0,30 | 0,40-0,60 | - |
40Х13 | 0,36-0,45 | 12,0-14,0 | - | - | - | |
ZDI-1016 | 140 Х 18 | 1,45-1,65 | 17,5-19,0 | - | - | - |
60 Х 14 | 0,56-0,65 | okolo 12,5-14,5 | - | 1,4-1,8 | - | |
ZDI-1416 | 100Х12МФ | 0,95-1,10 | 11,0-12,5 | 0,15-0,30 | 0,40-0,60 | - |
180Х18 | 1,75-1,85 | 17,5-18,5 | - | - | - | |
ZDI-0225 * | 12Х18Н10 | н.б.0,12 | 17,0-19,0 | - | - | 9,0-11,0 |
20Х13 | 0,16-0,25 | 12,0-14,0 | - | - | - | |
ZDI-ELMAX | 50Х14МФ | 0,45-0,55 | 14,0-15,0 | 0,10-0,20 | - | 0,50-0,80 |
ELMAX | 1,7 | 18,0 | 3,0 | - | 1,0 | |
ZDI-Vanadis10 | 50Х14МФ | 0,45-0,55 | 14,0-15,0 | 0,10-0,20 | - | 0,50-0,80 |
Vanadis10 | 2,9 | 8,0 | 9,8 | - | 1,5 | |
ZDI-Eva | Vanadis10 | 2,9 | 8,0 | 9,8 | 1,5 | - |
ELMAX Uddeholm | 1,7 | 18,0 | 3,0 | 1,0 | - |
ZDI -0225
nie je vytvrditeľné kompozície bez obsahu uhlíka, ktorý sa používa na výrobu dekoratívnych prvkov Okrem Zladinox "A & R Company" je tiež uhlíkom. V tomto prípade sa na čepeli je písmeno označenie ZD (Z latoust + D a miesto), a údaje, ktoré sú tiež s vyznačením priemerný obsah uhlíka a legujúcich prvkov. Napríklad, kompozície na báze ocelí У10А a 50ХНМ a 50ХНM je označený ZD-0801 (tabuľka 2).
2. Zlúčenina z vysoko uhlíkových kompozícií
Compositions name | Steels included in composition | C | Cr | Ni | mo | V |
ZD-0801 | У10А | 0,96-1,03 | - | - | - | - |
50ХНМ | 0,45-0,55 | 1,30-1,70 | 1,20-1,60 | 0,10-0,30 | - | |
ZD-0803 | У7А | 0,66-0,73 | - | - | - | - |
100Х5МФ | 0,96-1,05 | 4,50-5,50 | - | 1,20-1,50 | 0,30-0,50 | |
ZD-1407 | Х12МФ | 1,45-1,65 | 11,0-12,5 | - | 0,40-0,60 | 0,15-0,30 |
У10А | 0,96-1,03 | - | - | - | - |
Podľa priania vyrába kompozície inej zlúčeniny. V roku 2012 "A & R Company" zahájená výroba dekoratívne titaničitého damašok na základe titánových zliatin BT1.0 a VST1.0.
Príklad z použitím titánu
V súčasnej dobe odborníci "A & R Company" pokračujte v práci na vývoji nových prostriedkov, skúšajú tavením Bulat ocelí. Pre exkluzívny objednávky budem používať tiež materiály, Ako napríklad železo-niklové meteority, oceľ z tanku T-34, atď.
vzory Zladinox
Nasledujúci typy Modelovať ŠÚ tradične používané pre Zladinox: крученка, дикий, турецкий.
Na zelanie ŠÚ kompozíciám s rôznymi vzormi, v súčasnej dobe ŠÚ tiez riadeni práce na Art-Damask.

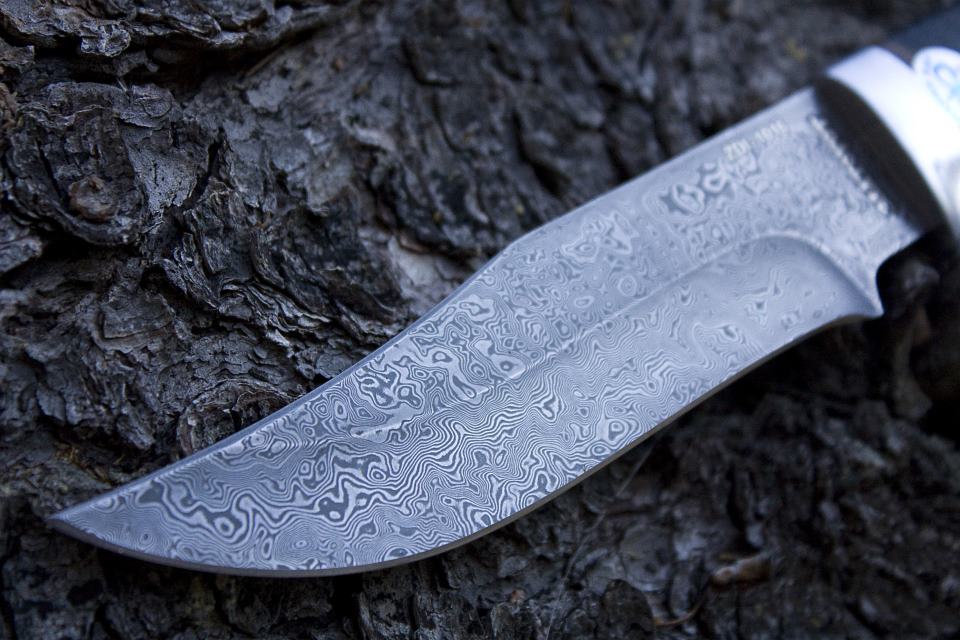

vzor дикий
vzor крученка

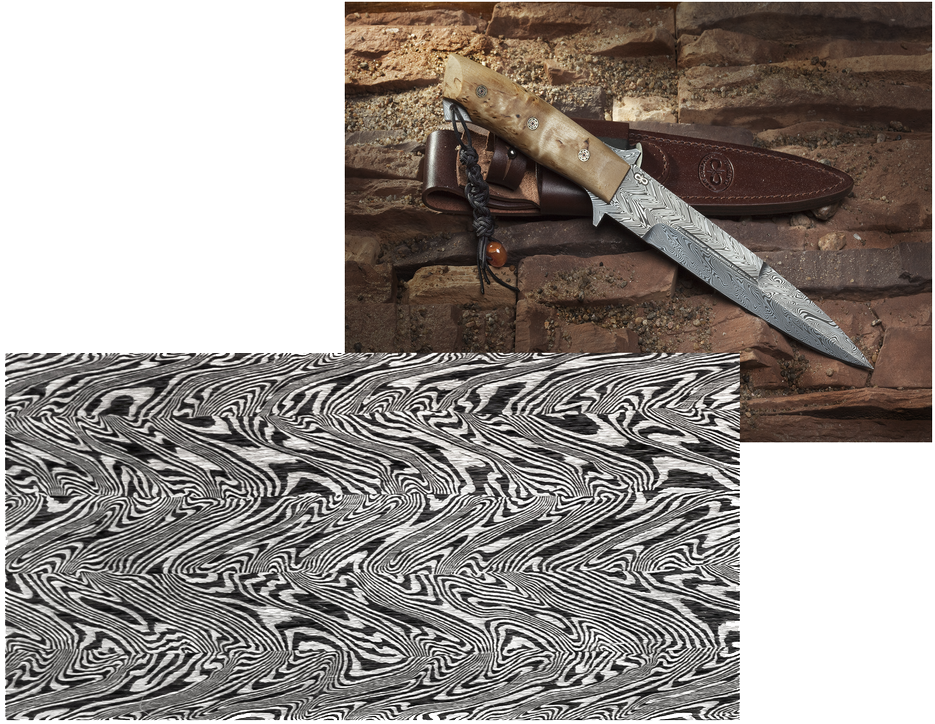

vzor турецкий

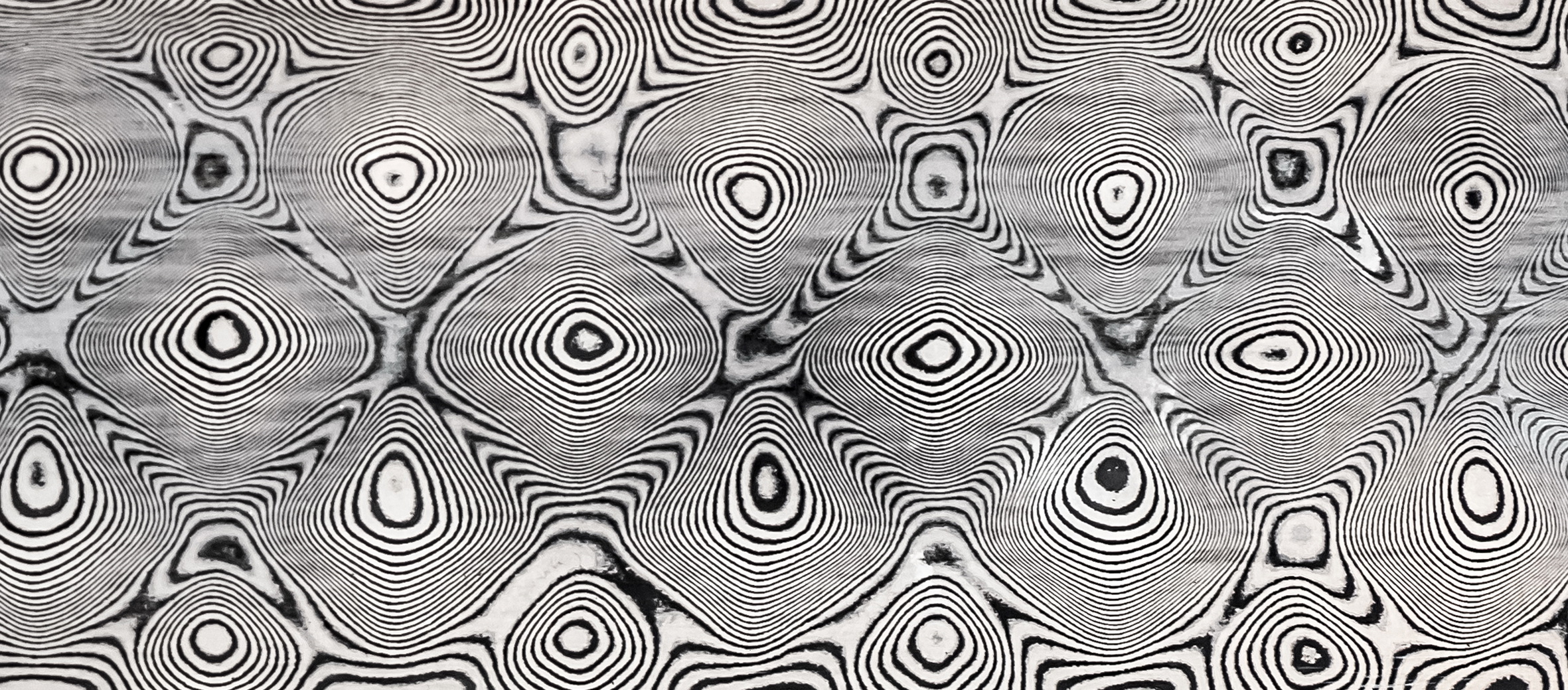

Príklad dvoch vzoru, ktoré sa do sériovej produkcie dostali v roku 2014

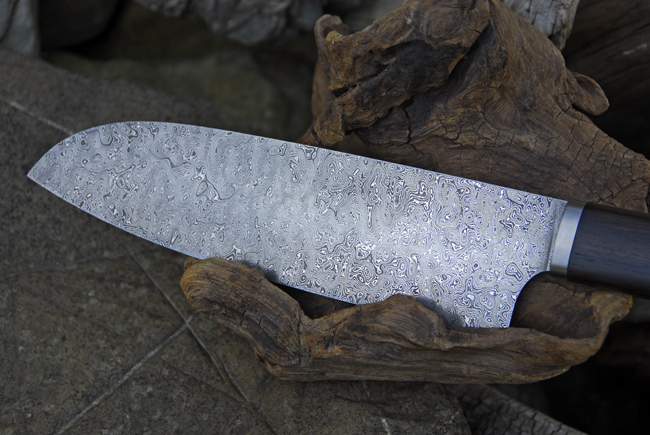

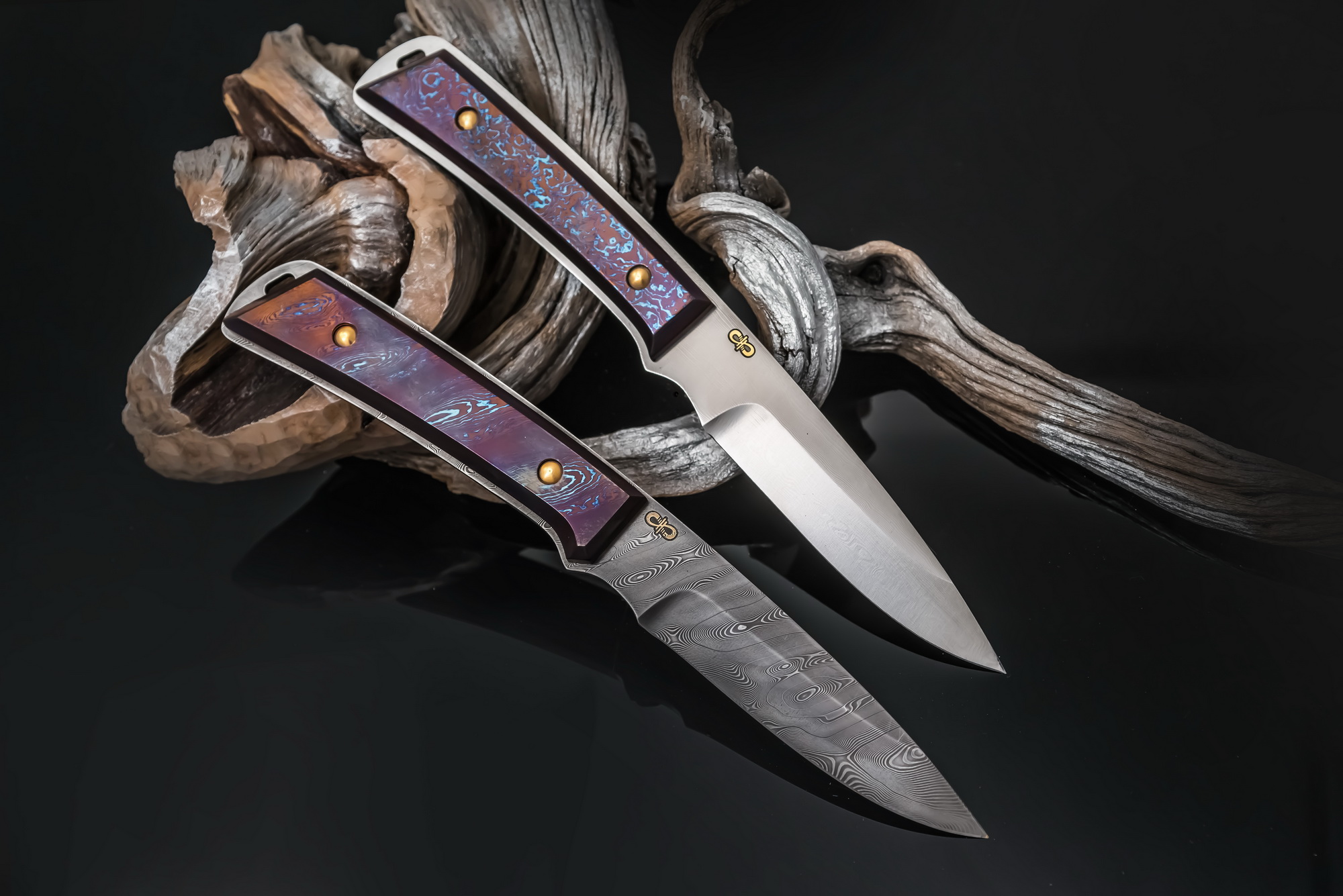

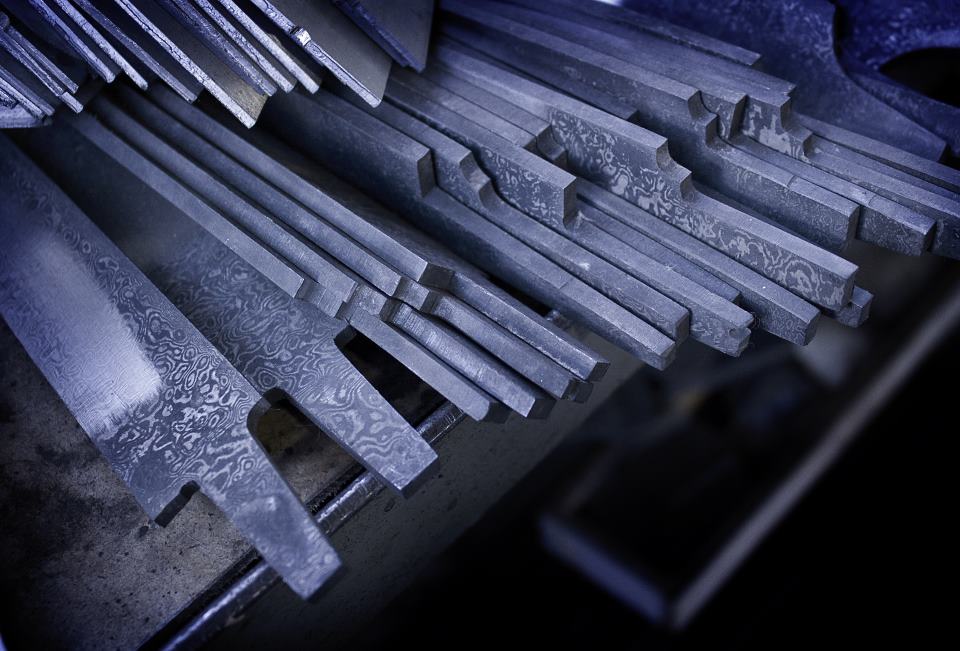

Ukážka Zladinox
Leave a Reply Cancel Reply
All fields are required
